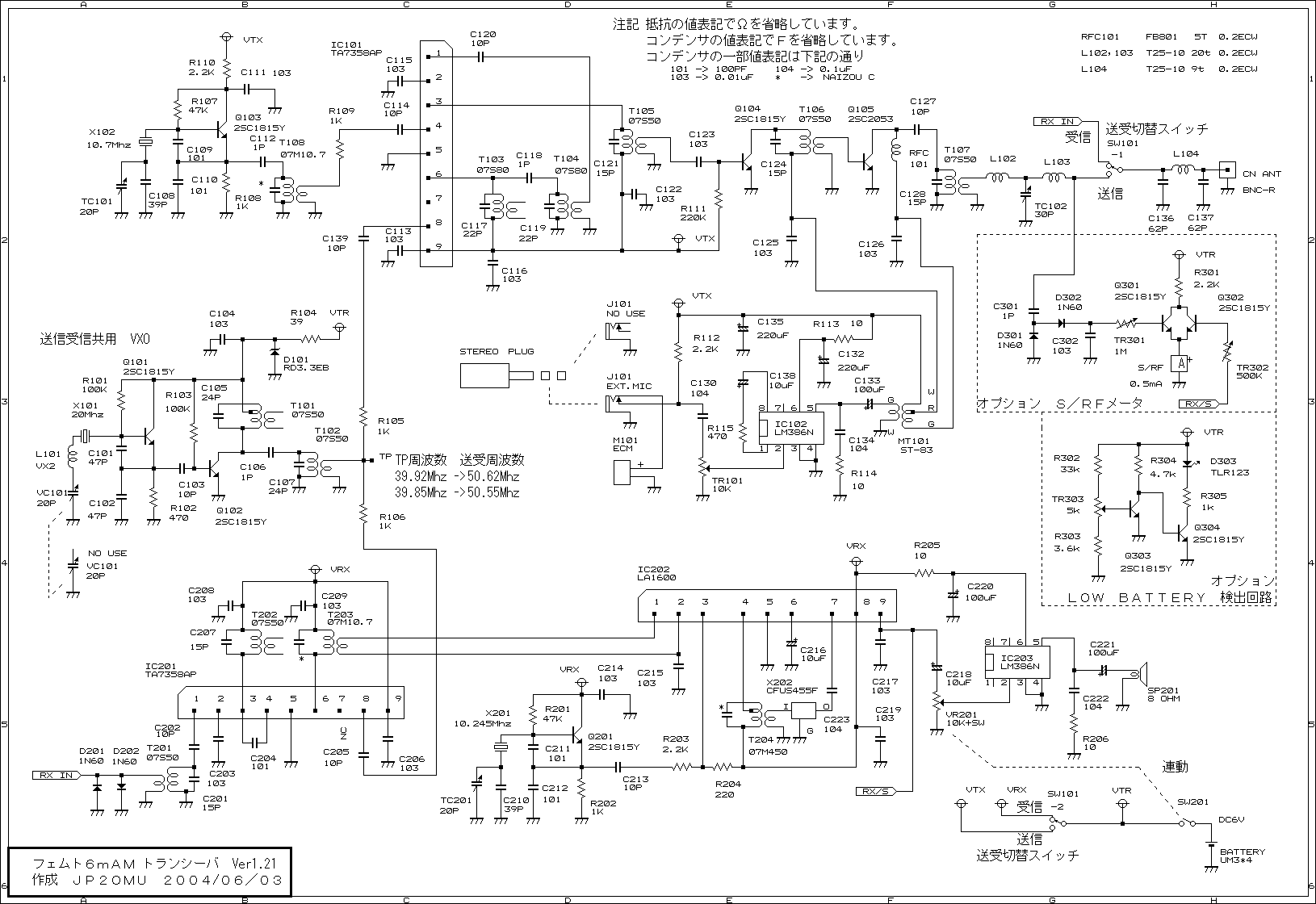

6m QRP AMトランシーバー「フェムト改」 - 回路図 -

　オリジナルの「フェムト」にいくつかの手を加えています。定数の変更した部品の値は( )で、新規に追加した部品の値には[ ]をつけました。
　回路の主な変更は以下のとおりです。

・動作安定化（特に送信部）にかかる若干の定数変更
・S/RFメータ、バッテリ表示機能は削除
・送受切換回路の追加
・DC-DCコンバータ回路を内蔵し、外部電源は9〜15Vが使用できるようにした。

　回路図作成にあたり、オリジナルのファイルを提供していただいたJP2OMU/酒井さんに感謝します。オリジナルの「フェムト」の回路図へのリンクは以下のとおりです。

　「フェムト」オリジナルの回路へのリンク
